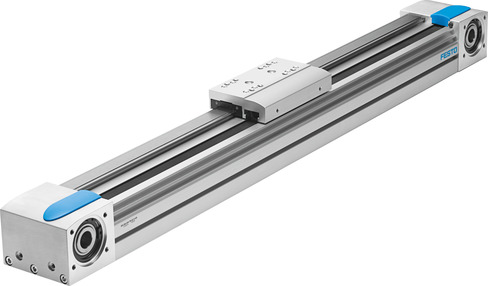

齿形带式电缸

驱动小齿轮的有效直径

• 39.79 mm


• 工作行程

• 400 mm


• 规格

• 120


• 行程余量

• 0 mm


• 齿形带伸长范围

• 0.13 %


• 齿形带齿距

• 5 mm


• 短型号代码

• EGC


• 安装位置

• 可选


• 导轨

• 循环滚珠轴承导轨


• 设计

• 直线型电缸
                                                                         带齿形带


• 电机类型

• 步进电机
                                                                         伺服电机


• 符号

• 00991212


• 最大加速度

• 50 m/s²


• 最大速度

• 5 m/s


• 重复精度

• ±0.08 mm


• 持续通电率

• 100%


• 防护等级

• IP40


• 环境温度

• -10 °C ...                                                                                             60 °C


• 区域 Ix 的第二力矩

• 4620000 mm⁴


• 区域 Iy 的第二力矩

• 5650000 mm⁴


• 最大力 Fy

• 6890 N


• 最大力 Fz

• 6890 N


• 最大空转运行传输电阻

• 70 N


• 最大力矩 Mx

• 144 Nm


• 最大进给力 Fx

• 800 N


• 转动惯量 It

• 2680000 mm⁴


• 每米行程的惯性动量 JH

• 0.93 kgcm²


• 每公斤工作负载的转动惯量 JL

• 3.96 kgcm²


• 进给常数

• 125 mm/U


• 端盖材料

• 阳极氧化
                                                                         精制铝合金


• 型材材料

• 阳极氧化处理
                                                                         精制铝合金


• 材料说明

• RoHS 合规
                                                                         含有油漆润湿缺陷物质


• 驱动盖材料

• 阳极氧化处理
                                                                         精制铝合金


• 导向滑块材料

• 钢


• 导轨材料

• 钢


• 滑轮材料

• 高合金不锈钢


• 滑块材料

• 阳极氧化
                                                                         精制铝合金


• 齿形带夹紧件材料

• 压铸不锈钢


• 齿形带材料

• 聚氯丁烯，带玻璃纤维和尼龙涂层
